标尺显隐集成指南

本文档面向接入众趣 zqsdk 的开发者，说明如何在自己的项目中实现「全景标尺」的显隐控制与展示。标尺用于在全景模式下测量并显示空间中左/右/高三个方向的尺寸（如「约 3.5m」），由 SDK 在开启监听后通过事件下发数据，UI 完全由你自定义绘制。

---

一、功能简介与前置条件

1.1 什么是全景标尺

全景标尺是在全景模式（panorama）下，由 SDK 计算并派发的三条测量线数据：

• left：左侧某段距离的标尺；
• right：右侧某段距离的标尺；
• height：高度方向某段距离的标尺。

每条标尺包含：在画布上的起点坐标、线段长度（像素）、旋转角度以及格式化后的尺寸文案（如「约 3.5m」）。你需要在开启标尺后监听 SDK 事件，根据数据在画布上绘制线段与文案，并提供一个「标尺开关」控制显隐。

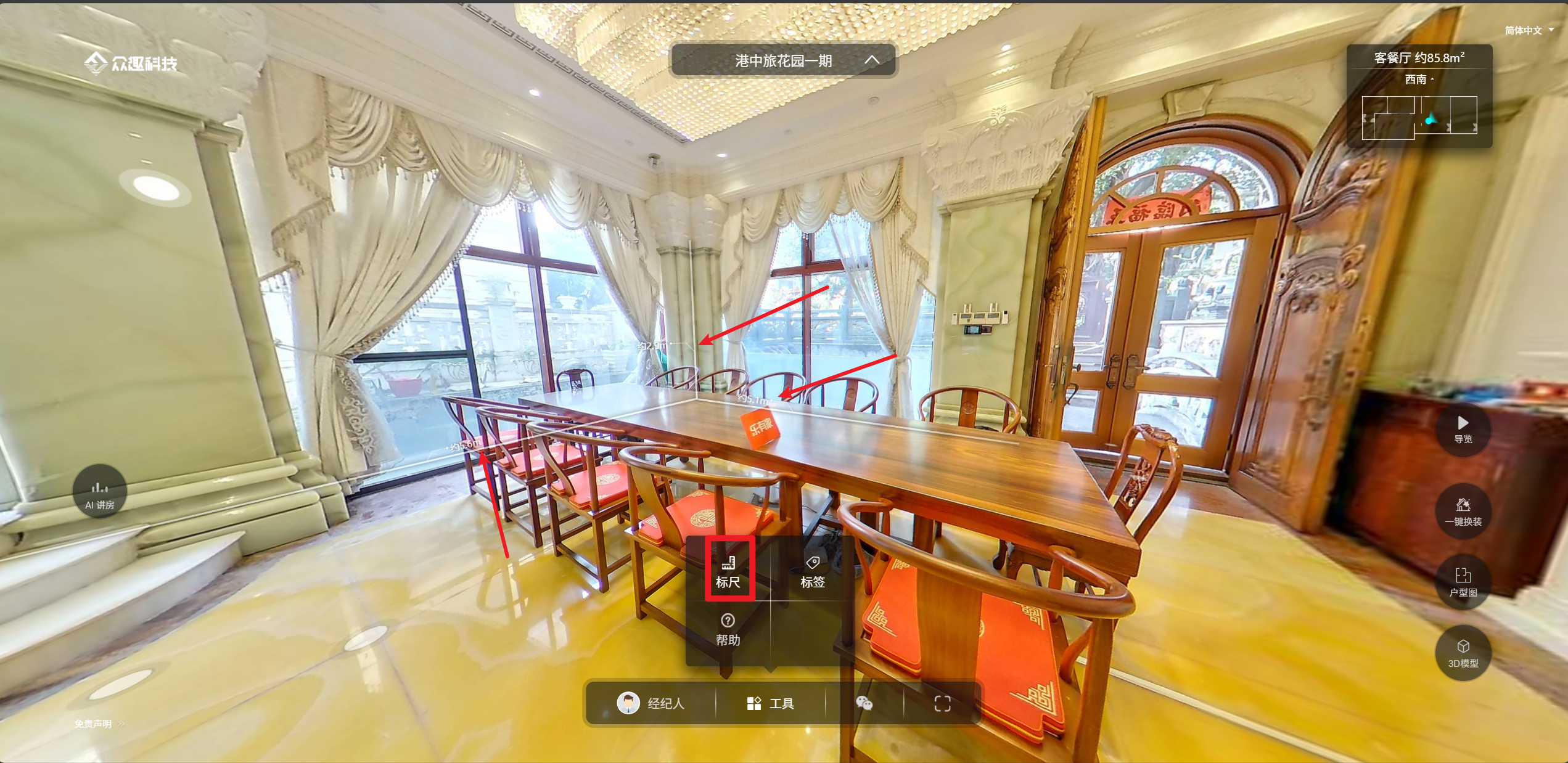

1.2 展示效果

1.3 前置条件

• 已接入众趣 zqsdk，在 complete 回调中拿到 housePlay 并已调用 housePlay.start()。
• 标尺为可选功能：仅当用户点击「开启标尺」后才调用 SDK 的开启方法，此后 SDK 才会派发 updatePanoSize 事件；关闭后调用关闭方法，事件停止派发。

---

二、集成步骤概览

步骤	内容
1	提供「标尺」开关（如底部工具栏按钮），用户点击时根据开关状态调用 SDK 的开启/关闭方法
2	在 housePlay 上注册 updatePanoSize 事件，将三条线（left/right/height）的显隐与数据同步到你的状态
3	根据状态在画布上绘制三条标尺线（位置、长度、角度、文案），单位换算可依赖 window.conf

以下按步骤展开。

---

三、第一步：控制标尺的开启与关闭

SDK 方法（均在 housePlay 上调用）：

方法	说明
housePlay.enablePanoramaSize() 或 housePlay.enablePanramaSize()	开启标尺功能；此后 SDK 会派发 updatePanoSize 事件
housePlay.disablePanoramaSize()	关闭标尺功能；事件停止派发

注意：部分 SDK 拼写为 enablePanramaSize（少一个 o），建议兼容两种写法。

function setRulerVisible(visible) {
  const hp = window.housePlay
  if (!hp) return

  if (visible) {
    hp.enablePanoramaSize ? hp.enablePanoramaSize() : (hp.enablePanramaSize && hp.enablePanramaSize())
  } else {
    hp.disablePanoramaSize && hp.disablePanoramaSize()
  }
}

建议：在你自己项目中维护一个「标尺是否开启」的状态，与底部栏或设置中的「标尺」开关绑定；用户打开开关时设为 true 并调用上述开启方法，关闭时设为 false 并调用关闭方法。该状态仅表示「用户意图」，实际是否显示某条线由 updatePanoSize 的 isShow 决定。

---

四、第二步：注册 updatePanoSize 并更新状态

事件：housePlay.on('updatePanoSize', function(style, isShow, data) { ... })

• style：字符串，取值为 'left'、'right'、'height' 之一，表示当前更新的是哪条标尺。
• isShow：布尔值，该条标尺是否显示（true 显示，false 隐藏）。
• data：该条标尺的原始数据，通常包含：
• point：起点坐标，可能为 { x, y } 或 { left, top }，像素值；
• dis：线段长度（像素）；
• angle：旋转角度（度）；
• length：原始长度，可能为数值（米）或已格式化的字符串；若为数值，需用 conf.unit_conversion_value 与 conf.unit_name 换算为展示文案（如「3.5m」）。

只有执行开启方法后，SDK 才会派发 updatePanoSize；关闭后不再派发，你之前保存的三条线数据可保留，但可根据「标尺开关」整体隐藏绘制。

const state = {
  left:  { isShow: false, point: { x: 0, y: 0 }, dis: 0, angle: 0, length: '' },
  right: { isShow: false, point: { x: 0, y: 0 }, dis: 0, angle: 0, length: '' },
  height: { isShow: false, point: { x: 0, y: 0 }, dis: 0, angle: 0, length: '' }
}

housePlay.on('updatePanoSize', function(style, isShow, data) {
  const conf = window.conf || {}
  const unitConversion = conf.unit_conversion_value != null ? conf.unit_conversion_value : 1
  const unitName = conf.unit_name || 'm'

  const rawLen = data.length
  const lengthText = typeof rawLen === 'number'
    ? (rawLen * unitConversion).toFixed(1) + unitName
    : String(rawLen || '')

  const px = data.point ? (data.point.x != null ? data.point.x : data.point.left) : 0
  const py = data.point ? (data.point.y != null ? data.point.y : data.point.top) : 0
  if (px == null) px = 0
  if (py == null) py = 0

  const item = {
    isShow: isShow,
    point: { x: px, y: py },
    dis: data.dis,
    angle: data.angle,
    length: lengthText
  }

  if (style === 'left') state.left = item
  else if (style === 'right') state.right = item
  else if (style === 'height') state.height = item

  yourApp.updateRulerState(state)
})

上面 point 的写法可简化为：x: data.point?.x ?? data.point?.left ?? 0，y: data.point?.y ?? data.point?.top ?? 0（视运行环境支持可选链与否）。

---

五、第三步：根据状态绘制标尺 UI

你需要在全景画布上层（或与 3D 同层的覆盖层）根据三条线的 isShow、point、dis、angle、length 绘制：

• 线段：从 point 出发，按 angle 旋转，长度为 dis 像素；
• 文案：在合适位置（如线段中点或端点）显示 length（如「约 3.5m」），建议加「约」前缀以与 SDK 文档一致。

样式（颜色、线宽、字体等）完全由你自定义；可参考众趣 demo 的渐变线段 + 端点标记 + 文案。绘制时注意与 3D 容器的 z-index 关系，确保标尺在场景之上、在其他 HUD 之下或按设计排列。

---

六、API 速查表

6.1 方法（housePlay）

方法	说明
enablePanoramaSize() 或 enablePanramaSize()	开启标尺；之后会派发 updatePanoSize
disablePanoramaSize()	关闭标尺；停止派发

6.2 事件（housePlay.on）

事件	回调参数	说明
updatePanoSize	(style, isShow, data)	style: 'left' | 'right' | 'height'；isShow: 是否显示该条；data: point/dis/angle/length

6.3 配置（window.conf）

• unit_conversion_value：长度数值换算系数（默认 1）；
• unit_name：单位名称（如 'm'），用于拼接文案。

---

七、常见问题与注意事项

1. 先开启再收事件：只有调用了 enablePanoramaSize（或 enablePanramaSize）后，updatePanoSize 才会触发；关闭后不再触发，你可根据「标尺开关」决定是否绘制已缓存的三条线。
2. point 字段：不同版本可能用 x/y 或 left/top，建议做兼容读取。
3. length 类型：可能是 number（米）或 string，做单位换算时先判断类型再格式化为「约 X.Xm」等形式。

---

以上完成即可在自己的项目中实现标尺的显隐控制与展示。本仓库实现可参考 src/stores/vr.ts 中的 setRulerVisible 与 updatePanoSize 处理，以及 src/modules/pc/NestPanoSize.vue 的绘制逻辑。
