户型图集成指南

本文档面向接入众趣 zqsdk 的开发者，说明如何在自己的项目中实现「户型图」功能。SDK 提供两种户型图形态：全景模式下的小户型图（迷你图 + 雷达）与平面模式下的全屏户型图，需在不同事件中拉取数据并更新你的 UI。

一、功能简介与前置条件

1.1 什么是户型图

全景模式（panorama）：在 3D 场景旁展示一张小户型图，图上有一个雷达点表示当前所在房间位置与朝向；随用户漫游，雷达位置与当前房间名/面积需同步更新。
平面模式（floorplan）：整个画布为全屏户型图，可显示房间名称、雷达、入户门、宽高标尺、南北朝向等；切换楼层时需更新图片与覆盖层数据。

两种形态共用同一套「户型图数据源」，但触发更新的时机不同：全景依赖 panoChange / flyingEnd / compass / floorChange / modeChange；平面依赖 modeChange / floorChange 及可选的窗口 resize 后重算。

1.2 展示效果

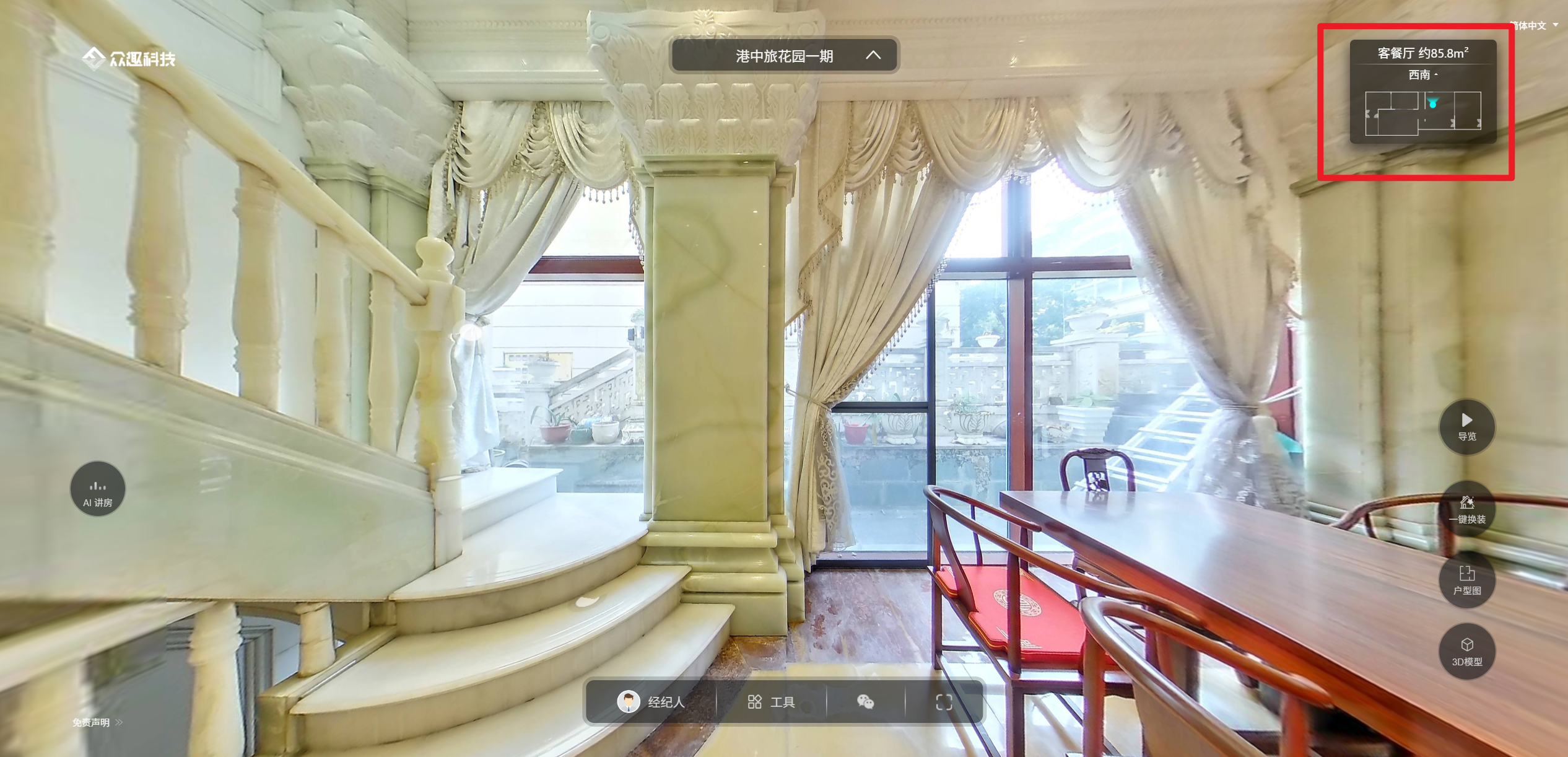

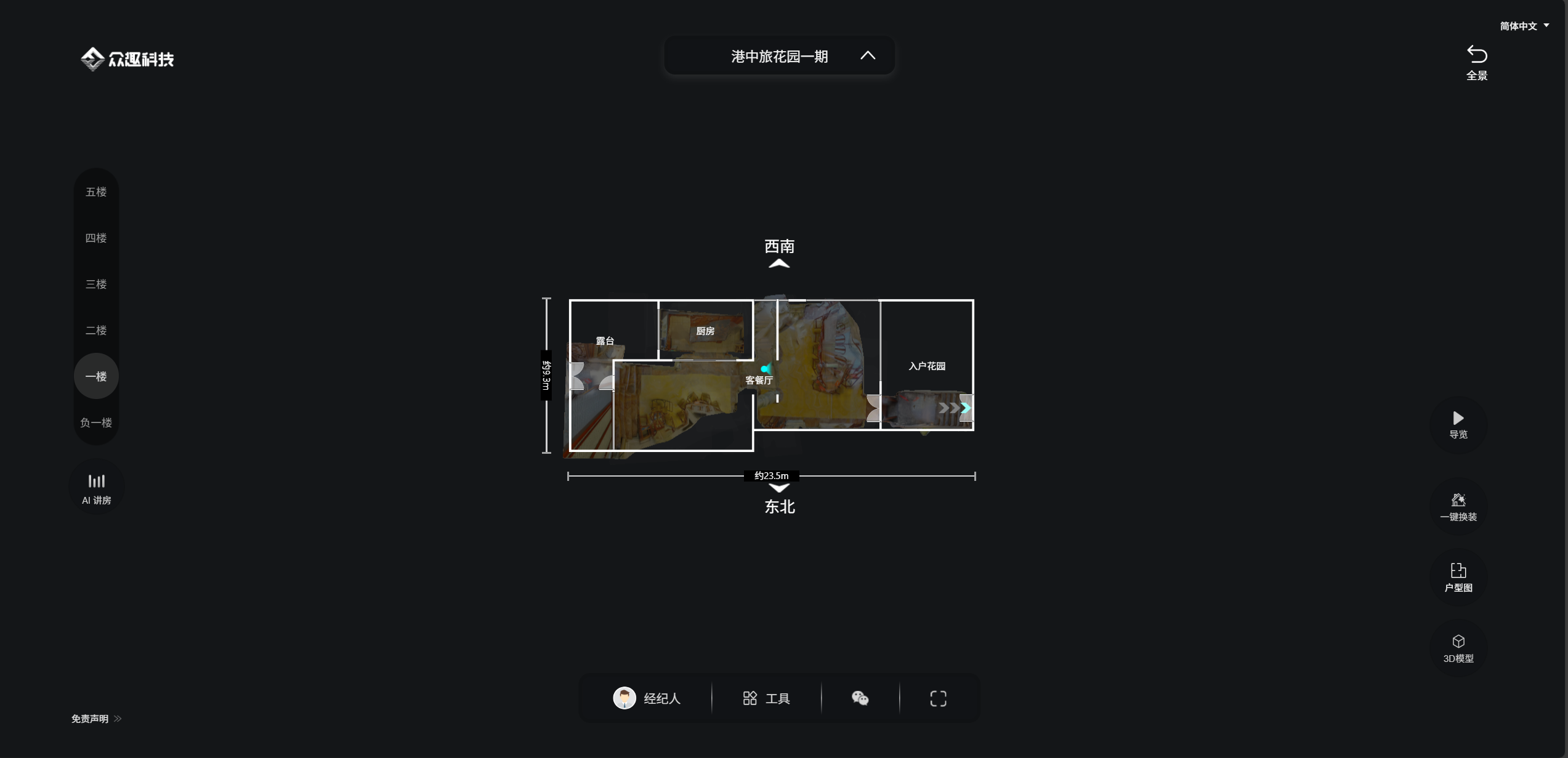

小户型图展示效果（全景模式）大户型图展示效果（平面模式）

1.3 前置条件

已接入众趣 zqsdk，在 complete 回调中拿到 housePlay 并已调用 housePlay.start()。
模型支持户型图（多数 VR 模型均支持）；SDK 通过 getFloorPlanParam() 或 getFloorPlanParam2()（若存在）返回户型图相关数据。

二、集成步骤概览

步骤	内容
1	在 `modeChange` 中根据新模式（panorama / floorplan）拉取户型图参数并更新「户型图图片、尺寸、全屏定位」等
2	在 `floorChange` 中更新当前楼层对应的户型图图片（及平面模式下的房间名、入户门、雷达等）
3	全景模式：在 `panoChange` / `flyingEnd` 中更新雷达位置与当前区域名/面积；在 `compass` 中更新雷达旋转角度
4	平面模式：在进入 floorplan 时拉取雷达在户型图中的像素位置（若有 `getCurrentRadarPostionInFloorPlan`）；窗口 resize 时建议重新拉取参数并重算覆盖层
5	使用你项目中的状态驱动「迷你户型图」「全屏户型图」等 UI 的展示与定位

以下按数据来源与时机展开。

三、第一步：获取户型图参数

核心接口：housePlay.getFloorPlanParam() 或（若 SDK 支持）housePlay.getFloorPlanParam2()。建议先判断 housePlay.canUseNewFloorPlan()，为 true 时优先使用 getFloorPlanParam2()，否则使用 getFloorPlanParam()。返回值通常包含：

model：当前楼层、户型图开关、户型图图片接口等；常用 model.getCurrentHouseTypeImage() 得到当前楼层户型图图片 URL。
project：户型图在画布上的投影信息，如 top、left、width、height（像素），用于全屏户型图的定位与雷达坐标换算。
floorIndex：当前楼层索引。
（部分版本）radar：当前雷达信息；平面模式下还可使用 housePlay.getCurrentRadarPostionInFloorPlan() 获取雷达在户型图中的像素位置。

调用时机：

modeChange：当 newMode === 'panorama' 或 newMode === 'floorplan' 时，拉取一次参数，用于更新户型图图片、投影尺寸、朝向（南北）等；进入 floorplan 时还需更新房间名称、标尺、入户门、雷达像素位置。
floorChange：切换楼层后，用新楼层的 params（或再次调用 getFloorPlanParam()）更新户型图图片；若当前为 floorplan 模式，需同步更新房间名、入户门、雷达等。

function getParams() {
  let hp = window.housePlay
  if (!hp) return null
  if (hp.canUseNewFloorPlan && hp.canUseNewFloorPlan()) {
    return hp.getFloorPlanParam2 ? hp.getFloorPlanParam2() : null
  }
  return hp.getFloorPlanParam ? hp.getFloorPlanParam() : null
}

housePlay.on('modeChange', function(currentMode, newMode) {
  let params = getParams()
  if (!params) return

  if (newMode === 'panorama') {
    // 更新迷你户型图图片；可选：用缓存的雷达数据恢复雷达位置
    let url = params.model.getCurrentHouseTypeImage()
    if (url) yourApp.setFloorPlanImageUrl(url)
  }

  if (newMode === 'panorama' || newMode === 'floorplan') {
    // 更新全屏户型图定位与朝向（project.top/left/width/height、南北朝向等）
    yourApp.updateFloorPlanProject(params.model, params.project)
    yourApp.updateCompass(params.model)
  }

  if (newMode === 'floorplan') {
    // 全屏户型图模式：更新房间名称、标尺、入户门、雷达像素位置
    yourApp.updateRoomLabels(params.model, params.project, params.floorIndex)
    yourApp.updateDimension(params.model, params.project)
    yourApp.updateEntrance(params.model, params.project, params.floorIndex)
    try {
      let radar = housePlay.getCurrentRadarPostionInFloorPlan()
      if (radar && radar.uv)
        yourApp.updateFullRadar(radar.uv.v, radar.uv.u, radar.angle)
    } catch (e) {}
  }
})

四、第二步：监听楼层变化

事件：housePlay.on('floorChange', function(params) { ... })

回调中的 params 通常包含 floorIndex、imageUrl 等；切换楼层后，当前楼层的户型图图片会变化。
全景模式：用 params.imageUrl 或再次 getParams() 后 model.getCurrentHouseTypeImage() 更新迷你户型图图片即可。
平面模式：除图片外，需同步更新房间名称、入户门、雷达在户型图中的位置（再次调用 getCurrentRadarPostionInFloorPlan() 或从 params 取）。

housePlay.on('floorChange', function(params) {
  if (params.imageUrl) yourApp.setFloorPlanImageUrl(params.imageUrl)

  let params2 = getParams()
  if (params2 && yourApp.getCurrentMode() === 'floorplan') {
    yourApp.updateRoomLabels(params2.model, params2.project, params.floorIndex)
    yourApp.updateEntrance(params2.model, params2.project, params.floorIndex)
    try {
      let radar = housePlay.getCurrentRadarPostionInFloorPlan()
      if (radar && radar.uv)
        yourApp.updateFullRadar(radar.uv.v, radar.uv.u, radar.angle)
    } catch (e) {}
  }
})

五、第三步：全景模式下更新雷达与区域信息

迷你户型图上的雷达位置和当前房间名/面积来自全景点位，需在点位变化时更新。

5.1 雷达位置（uv + 角度）

位置：来自 panoChange 或 flyingEnd 回调中的 data.pano。若 SDK 支持 housePlay.getRadarData(position, floorIndex)，建议用其将 pano 转为雷达 uv 与尺寸，再根据 uv 在迷你图上绘制雷达点（注意：迷你图宽高比需与雷达所在户型图区域一致，否则会偏移）。
角度：来自 housePlay.on('compass', function(angle) { ... })，常用 angle.director 的负值作为雷达旋转角度。

housePlay.on('panoChange', function(data) {
  let pano = data.pano
  if (!pano) return

  yourApp.updateArea(pano.areaName, pano.areaSize)

  if (housePlay.getRadarData) {
    try {
      let pos = clonePosition(pano)  // 深拷贝 pano.position，避免被 SDK 修改
      let radar = housePlay.getRadarData(pos, pano.floorIndex || 0)
      if (radar && radar.uv) {
        yourApp.updateMiniRadarPosition(radar.uv.u, radar.uv.v, data.time)
        if (radar.size) yourApp.updateMiniSizeFromRadar(radar.size.width, radar.size.height)
      }
    } catch (e) {}
  } else if (pano.u != null && pano.v != null) {
    yourApp.updateMiniRadarPosition(pano.u, pano.v, data.time)
  }
})

housePlay.on('flyingEnd', function(data) {
  if (!data.pano) return
  let pano = data.pano
  yourApp.updateArea(pano.areaName, pano.areaSize)
  // 同 panoChange：用 getRadarData 或 pano.u/v 更新雷达位置，time 可传 0
})

housePlay.on('compass', function(angle) {
  yourApp.updateMiniRadarAngle(-angle.director)
})

5.2 区域名称与面积

pano.areaName、pano.areaSize 在 panoChange / flyingEnd 中提供，用于在迷你图旁或底部展示「当前房间 + 约 X m²」。

六、第四步：平面模式下的补充与窗口 resize

雷达像素位置：进入 floorplan 或切换楼层后，调用 housePlay.getCurrentRadarPostionInFloorPlan()（若存在），将返回的 uv 与 angle 换算到 project 的像素坐标，用于在全屏户型图上绘制雷达。
窗口 resize：SDK 内部会重新计算 project 的 top/left/width/height。在 resize 后、当前模式为 floorplan 时，建议重新调用 getFloorPlanParam()（或 Param2），用新的 project 更新全屏户型图定位与房间名、入户门、雷达等，避免错位。

七、第五步：实现户型图 UI

迷你户型图：仅在全景模式显示；展示户型图图片 + 雷达点（位置由 uv 换算到百分比或像素）+ 可选雷达旋转角；可展示当前区域名与面积。样式与尺寸由你自定义。
全屏户型图：仅在平面模式显示；根据 project 定位图片，在其上叠加房间名、入户门、宽高标尺、南北朝向、雷达等。所有叠加元素需使用 SDK 提供的像素或比例数据，与 project 一致。

八、API 速查表

8.1 方法（housePlay）

方法	说明
`getFloorPlanParam()`	获取户型图相关数据（旧版）
`getFloorPlanParam2()`	获取户型图相关数据（新版，若存在）
`canUseNewFloorPlan()`	是否支持新版户型图 API
`getRadarData(position, floorIndex)`	根据 pano 位置与楼层获取雷达 uv、size（若存在）
`getCurrentRadarPostionInFloorPlan()`	平面模式下当前雷达在户型图中的位置（若存在）

8.2 事件

事件	说明
`modeChange`	模式切换；newMode 为 `panorama` / `floorplan` 时更新户型图与雷达
`floorChange`	楼层切换；更新当前楼层户型图图片及平面模式下的覆盖层
`panoChange`	全景下点位开始切换；可更新雷达位置与区域信息
`flyingEnd`	飞行动画结束；可更新雷达位置与区域信息
`compass`	指北针/朝向；用于雷达旋转角度

8.3 参数结构（简要）

params.model：含 getCurrentHouseTypeImage()、currentFloor、settings 等。
params.project：top、left、width、height（像素）。
params.floorIndex：当前楼层索引。
pano：areaName、areaSize、u、v、floorIndex、position 等。

九、常见问题与注意事项

getRadarData 可能抛错：在某些状态或旧版 SDK 下可能不存在或抛异常，建议 try/catch，失败时可用 pano.u / pano.v 作为简单百分比位置。
迷你图宽高比：迷你图宽高比应与雷达所在区域的户型图比例一致（可用 getRadarData 的 size 或 project 的 width/height 计算），否则雷达会偏移。
平面模式雷达：仅在有 getCurrentRadarPostionInFloorPlan 时可用；返回的 uv 需结合当前 project 换算为像素再绘制。
入户门：一般仅在实际入户门所在楼层显示，需根据 model.settings.building.house.flooridx 或等价配置判断。

以上完成即可在自己的项目中实现户型图（迷你 + 全屏）与雷达、房间名、入户门等联动。本仓库实现可参考 src/stores/floor-plan.ts、src/stores/vr.ts 中的 modeChange/floorChange/panoChange/compass/flyingEnd 及 src/utils/sdk-helpers.ts 中的 getFloorPlanParams。
